一、整车要求

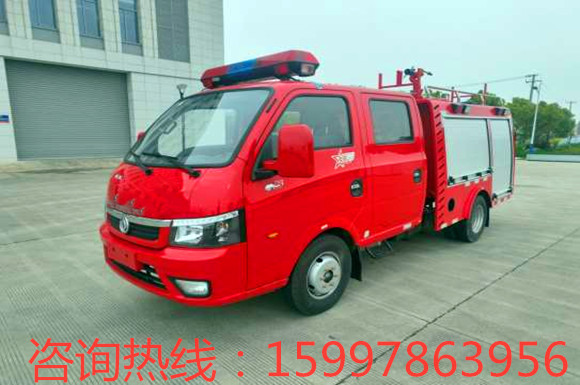

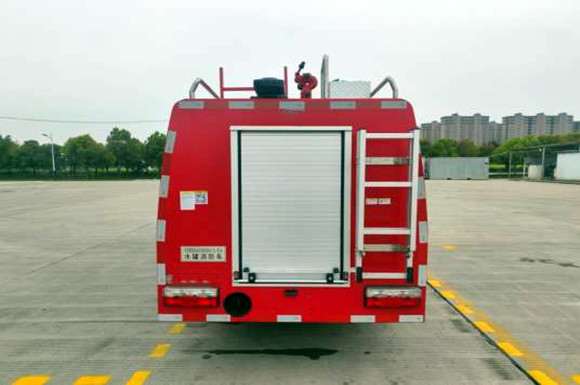

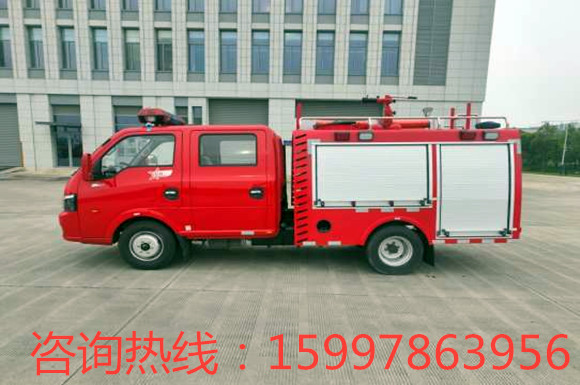

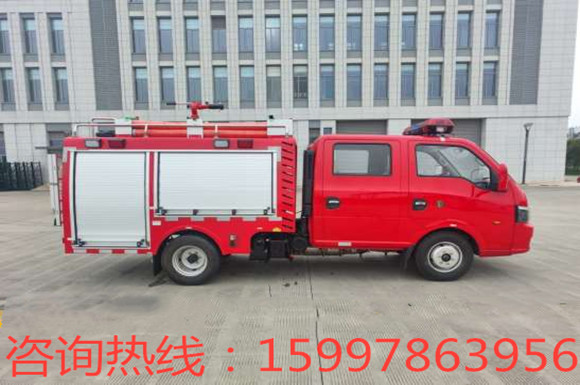

消防车东风途逸水罐消防车是由二类汽车底盘、水罐、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，罐体材质为优质碳钢板，罐体内部做防腐处理，载水 1.0 立方。该车装备上海茸CB10/20

消防泵，成都威斯特 PS8/20W 型消防炮。

二、整车主要参数
外廓尺寸：5685x1760x2600mm；最大总质量：4345kg；额定载质量：1000kg；整备质量：2970kg；载液量：1000L；最高车速：100km/h；水泵额定流量：20L/s@1.0MPa；消防炮额流量：20L/s@0.8MPa；水炮射程：≥50m；接近角/离去角：21°/ 17°
整车型号：YZR5042GXFSG10/E6 型。

三、底盘主要参数
型 号：EQ1040D16DC 东风途逸国六底盘；驱动型式：4×2；轴 距：3000mm；最高车速：110km/h；发动机型号：Q23-95E60；额定功率：70KW；发动机排量：2300ml；总 质 量：4495kg。

四、驾驶室
结构：原装平头、四开门双排驾驶室。座位设置：前排 2 人（含驾驶员）+后排 3 人；设备：除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。
五、容罐
容 量：水 1000L；材 质：水罐采用优质碳钢板，罐体内部进行防腐；处理，水罐底板 4mm 碳钢板，水罐侧板及封板 3mm 碳；钢板，水罐顶板 3mm 碳钢花纹板；结 构：钢板焊接式；设 备： 1 个人口盖，带有快速锁紧及开启装置；1 个溢流装置；1 个液位指示计； 1 个排污口，手动阀控制；技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定。

六、消防泵
型 号：上海茸申 CB10/20 常压消防泵。流 量：20L/s；压 力：1.0Mpa；最大吸深：7m；引水时间：≤60s；真空泵形式：活塞式；安装形式：后置式。
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。罐出水管路：设有 1 个 DN100 的罐出水管路，水由罐体进入消防泵，装有 1 只 DN100；手动蝶阀，通过 DN100 挠性接头连接水罐与消防泵。外进水管路：消防泵后部有一个外进水口，外接 100 吸水管，内扣式管牙接口（KM100扪盖密封）；出水管路：消防泵左右各有 1 个 DN65 的常压出水口。1 个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 炮球阀控制。注水管路： ※ 左右各一个 DN65 外注水口（内扣管牙式接口）； 1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水；放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、取力器
型 式：夹心式(全功率)；操 纵：电磁阀控制（电动操控）；润滑方式：飞溅式油润滑。

九、消防炮
型 号：成都威斯特 PS8/20W 型；流 量：20L/s；射程(水)：≥55 m；压 力：0.8MPa；回转角度：水平 360°，俯仰-18°～80°。
十、器材箱
材 质：器材箱骨架为优质碳钢；后泵房骨架为优质碳钢；内蒙板为氧化铝合金花纹板粘结结构。结 构：前部器材箱全钢框架焊接结构；后泵房全焊接结构；车身左右两侧各 2 扇、后侧 1 扇铝合金卷帘门，轻便可靠、噪声小。器材布置原则按战斗编成和战斗展开设计器材集成；按人体工程学原理设计各种器材托架；按使用逻辑关系和使用频率放置器材；站在地面或踏板上 2 个动作内取用任何器材。

十一、电器系统
※ 驾驶室顶部配备长排豪华红红 LED 警灯※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。※ 车辆尾部安装可折叠式爬梯。※ 车辆两侧上方各配有 2 个红色爆闪灯及 2 个侧照明灯，，两侧各一只转向灯，器材箱、泵房内均装有照明灯，符合 GB4785 规定。※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关及器材箱灯开关等。
CB10/20 常压水罐消防车。
